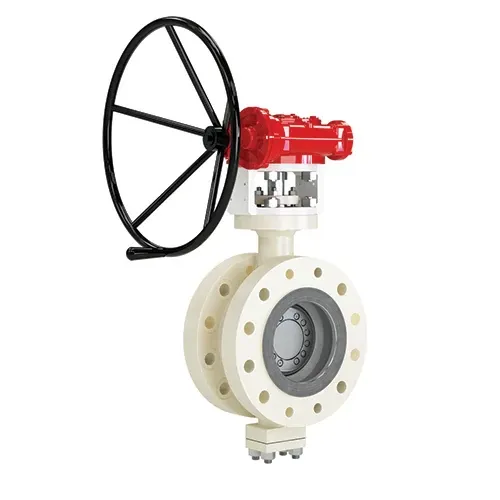

Трёхэксцентриковый дисковый затвор Durco TX3 обеспечивает превосходные характеристики отсечки, одновременно давая эксплуатационные преимущества: низкий крутящий момент привода и минимальный износ компонентов. Его прецизионно обработанные седло и уплотнительная поверхность изготовлены под углом эксцентриситета, что распределяет равномерную контактную нагрузку по всей окружности седлового кольца и устраняет трение скольжения между седлом и уплотнением при открытии затвора и перемещении в режиме дросселирования. В сочетании с высокоэффективным многослойным уплотнительным кольцом эта геометрия с тройным эксцентриситетом обеспечивает длительный срок службы, двустороннюю герметичную отсечку с пузырьковой плотностью даже в условиях работы с газообразными средами.
Технические данные
- Номинальное давление
- Диапазон классов давления: класс ANSI 150, 300, 600, 900, 1500
- Материал корпуса
- Материал уплотнительной поверхности: уплотнительное кольцо седла из ламинированного графита/металла, цельное металлическое седло.
Технические характеристики
- Параметр
- ASME B16.34 — Арматура — фланцевая, резьбовая и с концами под приварку
- API 609 — Затворы дисковые
- двухфланцевые, с проушинами и межфланцевые
- Параметр
- ISO 15848-1 — Внешняя утечка через штоки арматуры
- Параметр
- API 607 — Испытание на огнестойкость клапанов с четвертьоборотным управлением
- Параметр
- ISO 10497 — Испытания арматуры. Требования к огневым типовым испытаниям
- Диапазон типоразмеров
- NPS от 3 до 60
