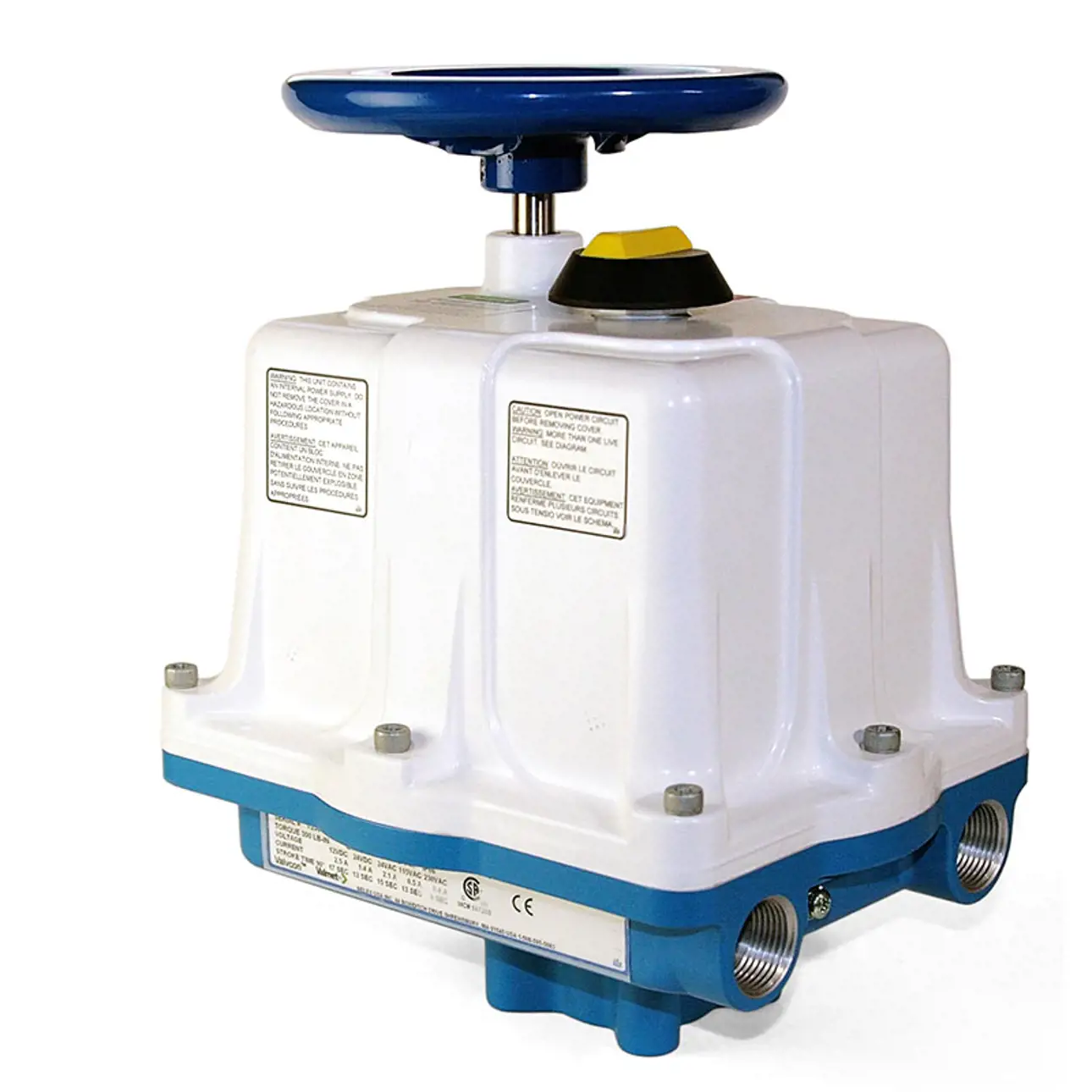

Актуаторы серии Valvcon ADC с бесщеточными двигателями постоянного тока рассчитаны на непрерывный режим работы и обладают широкой областью применения. Они предназначены для автоматизации полноповоротных клапанов и задвижек. Предусмотрены два варианта степени защиты корпуса: NEMA 4/4X и NEMA 4/4X/7&9. Актуатор в стандартной комплектации оснащается универсальным источником питания, системой управления, удерживающим тормозом и обогревателем. Он имеет сертификацию CSA (C US) и маркировку CE; сертификация ATEX доступна для исполнений WX без резервного аккумулятора.
Технические характеристики
- СЕРИЯ
- ADC и LADC
- Параметр
- 17–68 Н·м, 150–600 фунт·дюйм, 12–50 фунт·фут, серия ADC; 113–339 Н·м, 1000–3000 фунт·дюйм, 83–250 фунт·фут, серия LADC
- РАБОЧИЙ ЦИКЛ
- 100% при +40 °C / +104 °F
- РАБОТА
- реверс
- КОРПУС*)
- NEMA 4/4X или NEMA 4/4X/7 и 9
- ДИАПАЗОН ТЕМПЕРАТУР
- от −40 °C до +66 °C / от −40 °F до +150 °F; диапазон температур ATEX: от −20 °C до +66 °C / от −4 °F до +150 °F
- НАПРЯЖЕНИЕ
- 24 VAC, 50/60 Гц (1 фаз.), 115 VAC, 50/60 Гц (1 фаз.), 230 VAC, 50/60 Гц (1 фаз.), 12 VDC, 24 VDC; *) сертификация CSA (C US) и соответствие требованиям CE; модели NEMA 4/4X/7 и 9 относятся к Class I, Div. 1, Gr. C и D; Class II, Div. 1, Gr. E, F и G; Class III; также сертифицированы в соответствии с Директивой ATEX 2014/34/EU: Ex db IIB T6 Gb, IECEx CSA 14.0057X. Устройства с герметичной свинцово-кислотной батареей имеют максимальную допустимую температуру +55 °C / +130 °F, не соответствуют требованиям CE и не доступны с сертификацией ATEX и IECEx. Устройства с литий-ионной батареей соответствуют требованиям CE, но не доступны с сертификацией ATEX и IECEx.
