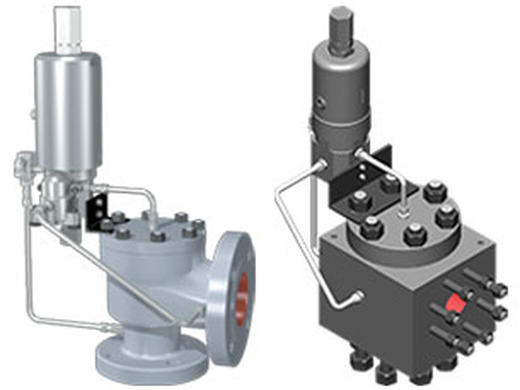

Консордидированные пилотные предохранительные клапаны серий 3900 и 3900 TM имеют конструкцию первичного клапана по типу полусопла и полностью соответствуют требованиям API 526 к габаритным размерам пилотных предохранительных клапанов.
Модель 3900 Triple Media (TM) представляет собой pioneering решение в области пилотных предохранительных клапанов, разработанное для универсального применения с жидкими, газообразными/воздушными и паровыми рабочими средами. Клапан получил сертификат для работы с несколькими средами в соответствии с Case 2787 ASME B&PVC Code, что позволяет выполнять стандартизированную маркировку пропускной способности для всех трех типов рабочих сред на одном клапане.
Все модели полной линейки продукции 3900 в стандартной комплектации оснащаются непроточными пилотными клапанами, совместимыми как с сжимаемыми газами, так и с несжимаемыми жидкостями. При необходимости могут быть выбраны альтернативные пилотные сборки с отдельно настраиваемым действием открытия или модулирующим управлением, что позволяет удовлетворить различные технические требования, включая широкий диапазон рабочих давлений, улучшенную герметичность затвора и точный контроль давления закрытия.
Благодаря исключительной универсальности применения серия клапанов обеспечивает удобный доступ для технического обслуживания, высокую долговечность и надежность в долгосрочной эксплуатации, широкие возможности применения, а также энергоэффективную и стабильную работу.
Технические данные
- Температурный диапазон
- -40°F to 505°F, above 505°F with heat exchanger
- Номинальное давление
- От 15 до 13 500 фунтов/кв. дюйм (избыточное давление)
- Материал корпуса
- Пилотный клапан из нержавеющей стали, основной клапан из углеродистой стали, внутренние детали из нержавеющей стали.
Технические характеристики
- Размеры входных отверстий
- от 1” до 12”
- Номинальные давления на входе
- ASME Class 150–2500, API 6A 10K и 15K
- Размеры выходных отверстий
- от 2” до 16”
- Номинальные давления на выходе
- ASME Class 150–300
