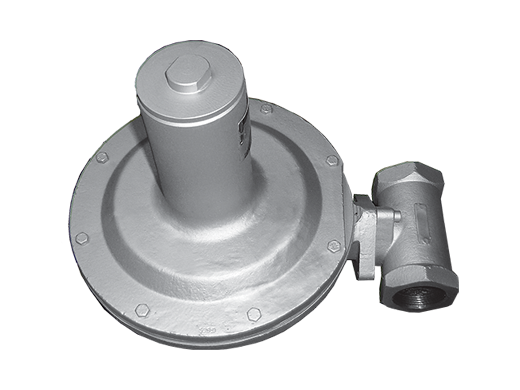

Регуляторы Baker‑Hughes Masoneilan™ серии 174 представляют собой пружинные регуляторы прямого действия, предназначенные для понижения давления или сброса давления в широком спектре промышленных применений. Их diaphragm большой площади обеспечивает повышенную точность регулирования при низких заданных значениях давления, а рычажный привод — исключительно плотное перекрытие потока. Регуляторы выпускаются в типоразмерах от ½″ до 1‑½″ (DN15–DN40); максимально допустимое давление на входе составляет 145 psig (10 бар). Благодаря простой и компактной конструкции клапан обеспечивает высокую универсальность применения, удобство монтажа и несложное техническое обслуживание.
Технические данные
- Температурный диапазон
- -0.4° to 194°F (-18° to 90°C)
- Номинальное давление
- 174-1 Редукция: 1,4 дюйма водяного столба до 8,8 psig; 174-7 Сброс: 1,4 дюйма водяного столба до 4,4 psig.
Технические характеристики
- Параметр
- Тип 174-1 — редуктор давления; 174-7 — противовавление / сброс давления
- Размеры
- от ½" до 1-1/2" (DN15–DN40)
- Соединения
- резьбовые (NPT)
- - 174-1, редуктор
- 145 фунтов/кв. дюйм (10 бар избыточного давления);
- - 174-7, сбросной
- 4,4 фунта/кв. дюйм (0,3 бар избыточного давления)
- - 174-1, редуктор
- 8,8 фунта/кв. дюйм (0,61 бар избыточного давления)
