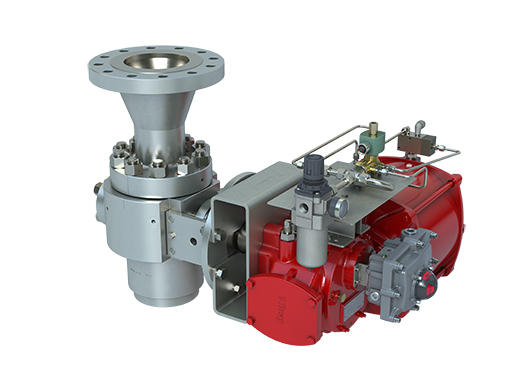

Серия Consolidated 3500 EBV представляет собой электроприводный предохранительный клапан для котлов с более низким давлением уставки, чем у пружинных предохранительных клапанов. Он сокращает время пуска и останова докритических энергоблоков, а также повышает эффективность установки благодаря стабильному уплотнению.
Клапан разработан в соответствии с требованиями стандартов ASME, имеет покрытие из сплава Colmonoy 88, шток из жаропрочного сплава Inconel 718 и программируемый цифровой контроллер. Дополнительно предусмотрена двухклапанная изолирующая сборка. Он предназначен для сверхкритических котлов и котлов с прямоточной схемой и сертифицирован по разделу I ASME. При использовании для сбросов давления на докритических котлах такая сертификация не требуется.
Технические данные
- Температурный диапазон
- Up to 1200°F (649°C)
- Номинальное давление
- от 100 psig до 6000 psig
- Материал корпуса
- Корпус и торцевая крышка — кованые, F22 (стандартный), F91 (опционально) и F92 (опционально). Шарик и седло — из Inconel 718 с нанесённым и оплавленным покрытием Colmonoy 88.
Технические характеристики
- Размеры впускных патрубков
- от 1 ½" до 6"
- Номинальные давления на входе
- фланцевые соединения ASME Class 1500–2500; сварные внахлест ASME Class 3100 LTD–4500 SPL BWE
- Размеры выпускных патрубков
- от 3" до 8"
- Номинальные давления на выходе
- ASME Class 300–900
- Размеры проходного сечения
- 0,875", 1,00", 1,75", 2,00", 2,50", 3,00" и 4,50"; для применений, не подпадающих под требования ASME, доступны уменьшенные проходные сечения.
